Chì sò e classificazioni di e vàlvule di cuntrollu?

Cum'è un equipamentu chjave per prevene un riflussu mediu,valve di cuntrollusò largamente usati in sistemi di pipeline. Sicondu strutture diverse è principii di funziunamentu, i valvuli di cuntrollu sò principarmenti divisi in e seguenti categurie:

1. Swing valve di cuntrollu

A vàlvula di verificazione rotativa si apre è si chjude da a rotazione di u discu di a valvula intornu à un assi fissu. Quandu u mediu scorri avanti, u discu di a valvula hè imbuttatu apertu; Quandu inverte, u discu di a valvula chjude sottu u so propiu pesu è a forza di reazione di u mediu. I so vantaghji sò a resistenza à u flussu bassu, l'apertura è a chjusura rapida, adattate per scenarii di grande diametru, bassu flussu, cum'è sbocchi di pompa o pipeline horizontali. Tuttavia, l'effettu di martellamentu d'acqua pò accade durante u flussu à alta velocità, è hè necessariu un dispositivu buffer.

2. Lift valve check

U discu di valvula di l'elevatorevalvula di cuntrollusi move nantu à l'assi verticale di u corpu di a valvula. Quandu u flussu in avanti, a pressione media spinge u discu di a valvula up; Quandu si invierte, u discu di a valvula casca sottu à l'azzione di a gravità o di a forza di primavera, tagliendu u mediu. Stu tipu di vàlvula di cuntrollu hà una bona prestazione di sigillatura, ma alta resistenza di flussu, è hè soprattuttu utilizata in applicazioni di calibre chjucu, d'alta pressione o installate verticalmente, cum'è sistemi di vapore.

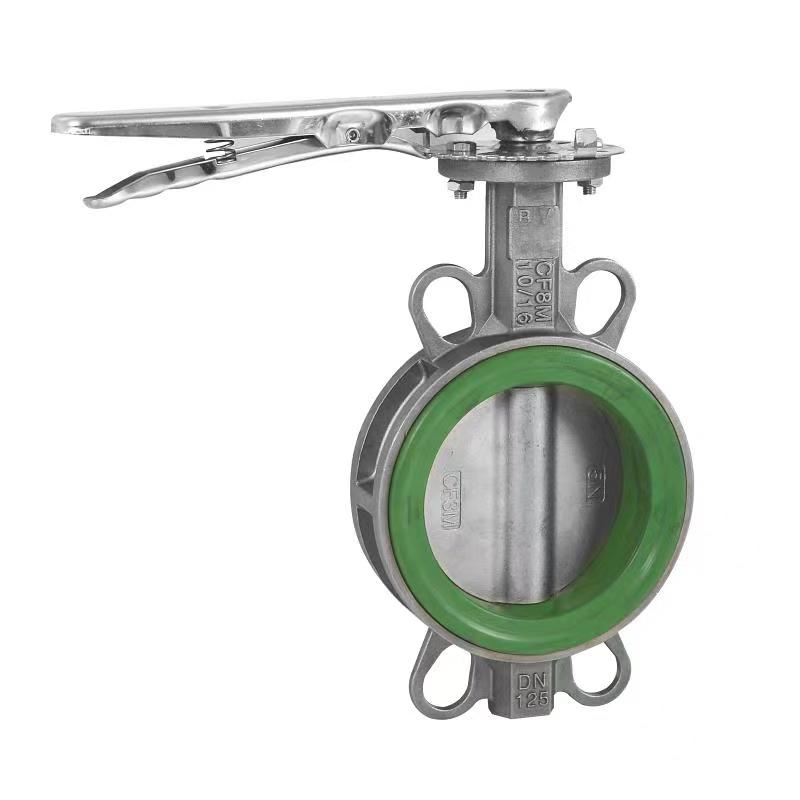

3. Valvula di cuntrollu di farfalla

Valvula di cuntrollu di farfalla combina e caratteristiche di e valvole rotative è di farfalla, cù un discu circular chì gira intornu à l'assi cintrali. Havi una struttura compacta è un pesu ligeru, adattatu per pipeline di grande diametru è di bassa pressione, è hè comunmente utilizatu in l'ingegneria di l'approvvigionamentu d'acqua è di drenaje. Ma u sealing hè relativamente debule è esige un mantenimentu regulare.

4. Valvula di cuntrollu di diafragma

Valvule di cuntrollu di diafragma utilizanu a deformazione elastica di diaframmi di gomma per cuntrullà l'apertura è a chjusa. Quandu u mediu scorri avanti, u diafragma hè stesu apertu; Quandu si retrocede, u diafragma rimbalza per sigillà u canali. Stu tipu di vàlvula di cuntrollu ùn hà micca attritu miccanicu è una longa vita di serviziu, ma a so resistenza à a temperatura è a pressione sò limitati, è hè soprattuttu utilizatu per a pulizia di media o sistemi di bassa pressione.

5. Valvula di cuntrollu di pistone

A vàlvula di cuntrollu di pistone si apre è si chjude attraversu a cooperazione di u pistone è a molla. A pressione media supera a forza di primavera per spinghje u pistone per spustà, è a primavera torna è si chjude quandu si inverte. Havi un rendimentu di sigillatura eccellenti è hè adattatu per ambienti d'alta temperatura è di pressione alta, cum'è l'industria petrochimica, ma a so struttura hè cumplessa è u costu hè altu.

I scenari applicabili di diversi tipi divalve di cuntrolluci vole à esse selezziunatu cumplettamente basatu nantu à e caratteristiche di u mediu, a prissioni, u flussu, è e cundizioni di stallazione per assicurà u funziunamentu sicuru è efficaci di u sistema.
